工場用切断機(レンガ切断機他)

ダイヤモンドカッター装着の切断機で切削可能な主な被削材:
石材、ガラス、タイル、耐火レンガ、瓦、セラミックス、人造石、人工石、鉄筋コンクリート、プリント基板、FRP,
樹脂製品、ゴム、グラスファイバー、カーボンファイバー、シリコン、SIC, 鉱石、各種複合材他
※いずれの被削材においてもダイヤ刃の選定が非常に重要となります。弊社は切断機と一緒に最良のダイヤ刃もご提案させて頂きます。

NCシリーズは販売開始以来30年以上の実績があり、各種加工工場様、建築・築炉工事業者様、メーカー様、各種研究所様、国立私立大学様あらゆる分野において長くご使用頂いております。高い剛性、高精度、低価格、迅速部品供給とユーザー様には大変ご満足を頂ける切断機となっております。
被削材のサイズおよび材質に応じて機種をお選び頂けます。また、ダイヤモンドブレードも様々な種類を取り揃えておりますので、切断機とワークに応じたダイヤモンド刃もご提案させていただきます。ご要望に応じて、改造等も出来る範囲内でお受け致します。

尚、弊社ではユーザー様への直販及び機械工具商社様への卸売りの両方を行っております。特別な販売代理店制度を有しておりませんので、お気軽にお問合せください。(見積り依頼メールは info@meihan.works へ貴社名、ご担当者名、商品名を記載してご送信ください)

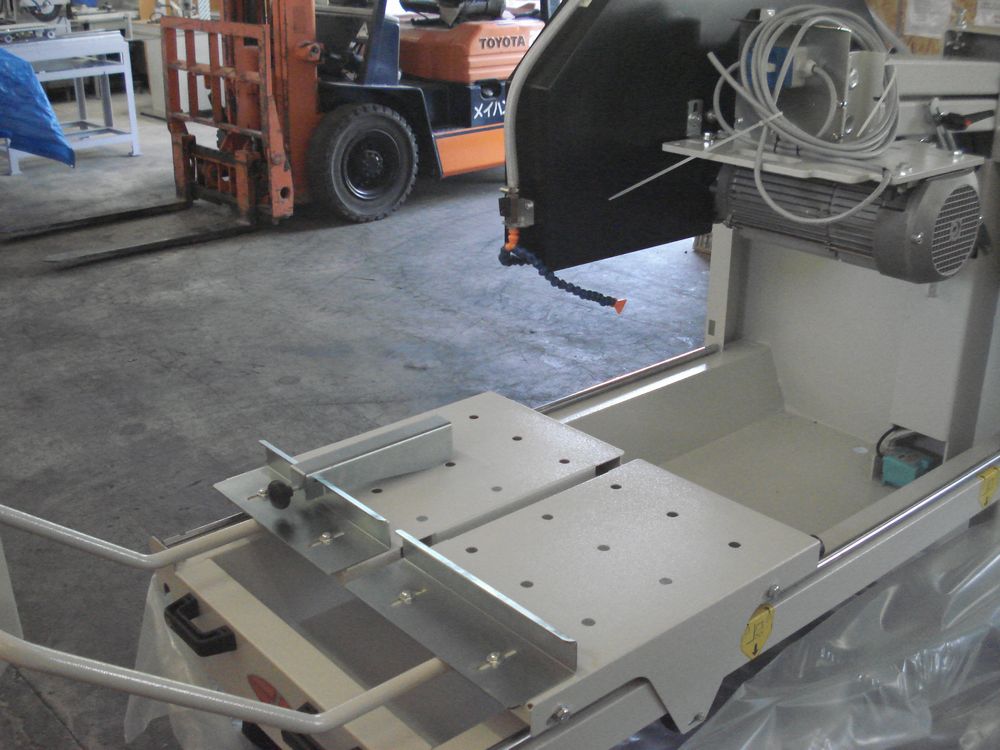

テーブル寸法 手動湿式切断機 NC-65型
■本体寸法 1070x650x1300mm 90kg
■モーター 三相200V 3kw 13.1A 2800/3360min-1(50Hz/60Hz)
■最大切断長 650mm  ■最大切断厚 110mm
■使用ブレード径 Φ200~350mm 軸径25.4mm
■被削材: 耐火レンガ、石材、タイル、ガラス等
■小型ポンプ水冷循環式
■440x290mmサイド補助テーブル付属(新仕様)
■上部ハンドル車にて刃高さ調整可能
■0~45°のモーター角度可変にて平切り及びトメ切り可能
■オプション: サイド延長テーブル1000x500mm
定価: オープン価格
PDFカタログNC-65外寸図

NC-65型オプション  高精度切断用定盤張替え等
↑延長ローラーテーブル ↑トグルクランプ ↑上部ソフトクランプ
マグネット脱着式
【NC-65用三相モーター変更のおしらせ】
2024年より三相200Vー3kwモーターがCEP社製からSOGA社製に変更になりました。
取り付け穴ピッチ等は一緒ですので、CEP社製モーターからSOGA社製モーターへの取り替えは可能です。

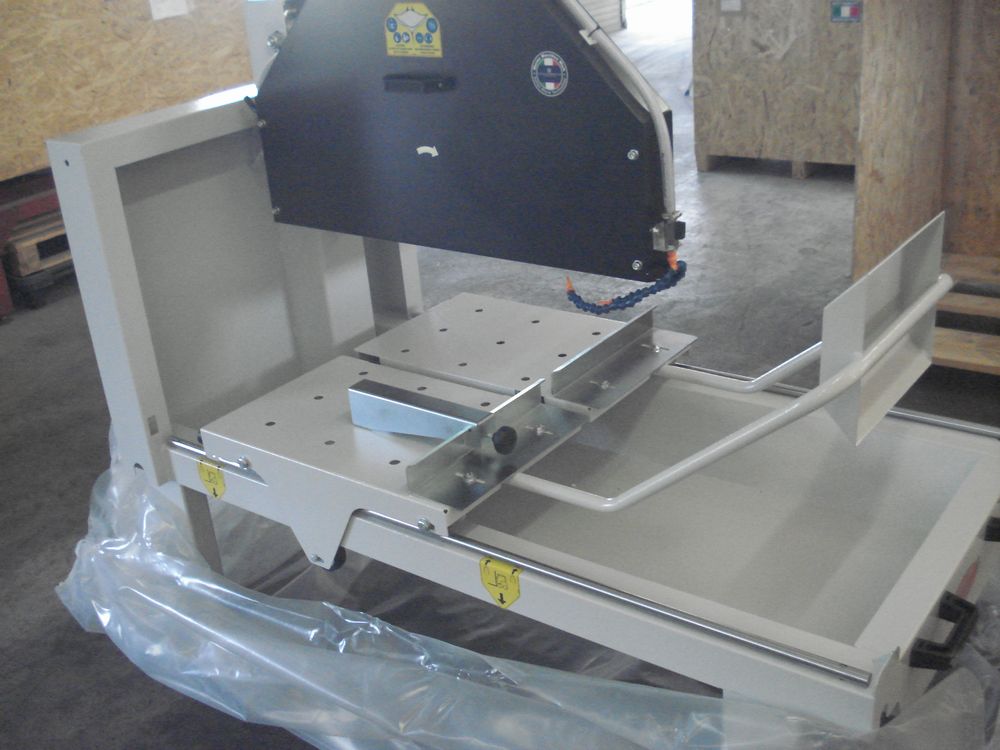

NEW  耐火煉瓦・岩石湿式切断機  NC-35型  (旧MK-2002Eの後継機)
■サイズ: 1150x600x1300mm 80kg
■モーター: 三相200V 3kw 13.1A
■回転数: 50Hz 2800min-1 / 60Hz 3360min-1
■ブレード径: Φ350mm(14インチ) 軸径25.4mm (12インチ使用可)
■スライドテーブル: 405(奥行)x550(幅)mm V車移動式
■脚部は折りたたみ式
■最大切断厚: 105mm  (12インチ最大80mm厚)
■最大切断長: 450mm
■被削材: 耐火煉瓦、岩石、舗石、赤レンガ他
■刃冷却: テーブル下タンク内の水中ポンプによる循環式
■ガススプリング採用でヘッドの上下もわずかな力でスムーズに行えます
■製造国:  イタリア
PDFカタログ


レンガ湿式手動切断機 NC-50-550  スライドテーブル式
■本体寸法 1400x620x1500mm 90kg
■モーター 三相200V 3.6kw 17.4A 1400/1700min-1(50Hz/60Hz)
■最大切断厚 120mm(18インチ刃)、185mm(22インチ刃)
■使用ブレード径 Φ450~550mm(18~22インチ) 軸径30mm
■スライドテーブル 405(長さ)x550(幅)mm
■刃冷却 テーブルタンク内の小型ポンプによる循環式
定価: オープン価格
PDFカタログ

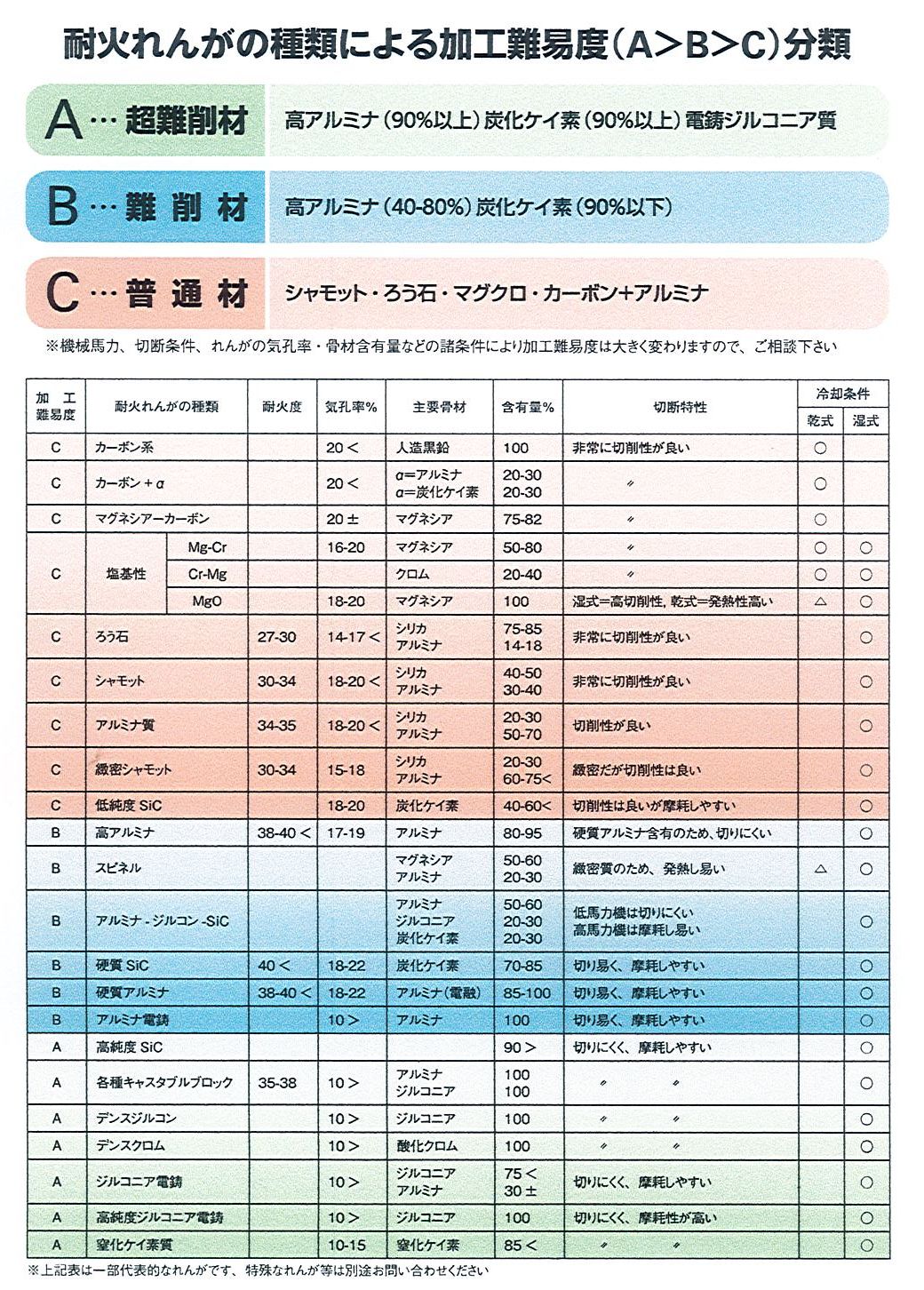

ブレード選択参考資料

レンガ湿式手動切断機 NC-85-550  カットモーター引き切り式
■本体寸法 1370x670x1450mm 115kg
■モーター 三相200V 4.0kw 1400/1700min-1(50Hz/60Hz)
■最大切断長 Φ525mm刃装着時で500mm
■最大切断厚 Φ550刃装着時で190mm
■使用ブレード径 Φ400~Φ550mm 軸径40mm
■刃冷却 テーブルタンク内の小型ポンプによる循環式
定価 オープン価格
PDFカタログ

ブレード選択参考資料


レンガ湿式手動切断機 NC-EX750-5.5kw スライドテーブル式

■本体寸法 1600(押しハンドル含まず)x850x1600mm 250kg
■モーター 三相200V 5.5kw 12A 1400/1700min-1(50Hz/60Hz)
■ブレード径 Φ500~Φ750mm(20~30インチ) 穴径Φ40mm
■モーター軸上下幅 テーブル表面から最大480mm 最小245mm
※刃は支柱に垂直に昇降します
※刃高調整はネジ固定のため切断中の上下は出来ません
■最大切断可能寸法 30インチ刃使用時 厚み280mm 長さ465mm
※刃径が小さくなると加工厚は減少し、加工長は増加します
■テーブル有効サイズ 815x506mm 材質はマグネット固定可
■刃冷却 テーブル下のタンク内の小型ポンプによる循環式
■主軸回転可変用5.5kwインバータ付き
■納期約3~4週間
定価 オープン価格    (在庫1台)

PDFカタログ

ブレード選択参考資料

高精度 平・斜め兼用湿式切断機 MMC-45 (受注生産品)
タイルの45°トメ切断の他にも各種被削材を高精度でカットできます。
※役物タイル用に設計された高精度切断機です
■機械寸法 1200Lx1150Wx1400H(mm)
■モーター 三相200V 3.7kw 50/60Hz 3510min-1
■最大加工サイズ 300Lx300Wx45T(mm)
■スライド式定盤の傾斜角度 0°~55°
■使用刃径 Φ250~Φ305mm
■オプションでインバーター取付可能
■平切断専用機も可能です
PDFカタログ

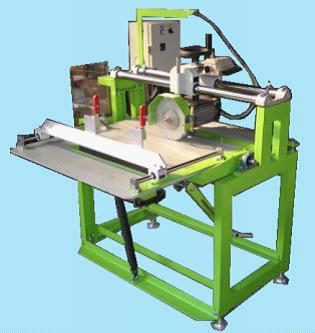

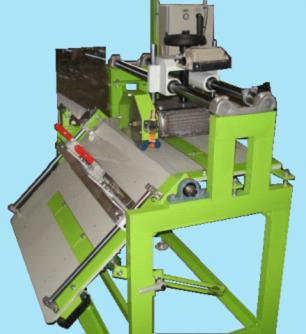

手動式湿式切断機 MOC-600 (受注製作品)
■本体寸法 1230x1300x1400mm 130kg
■モーター 三相200V 3kw インバータ制御にて主軸回転数調整
■最大切断長 600mm
■最大切断厚 Φ200刃の場合40mm
■ブレード径、切断長、平切専用等の多少の仕様変更は可能です
■NCシリーズの上部ユニットのみを使用し、ベース部を弊社で製作します。
PDFカタログ
湿式手動切断機 NC-150LX (120LX、200LXもあります)
■本体寸法 2400x65x1420mm 225kg
■モーター 三相200V 4kw16.6A2800/3360min-1(50Hz/60Hz)
■最大切断長 1450mm ■最大切断厚 150mm
■使用ブレード径 Φ250~Φ450mm 軸径30mm(低速回転機は軸径40mm)
■刃冷却 テーブルタンク内の小型ポンプによる循環式
■ハンドル車を手で回転することによりモーター部がレールを走行

価格 ¥1,500,000  (在庫あり)
PDFカタログ

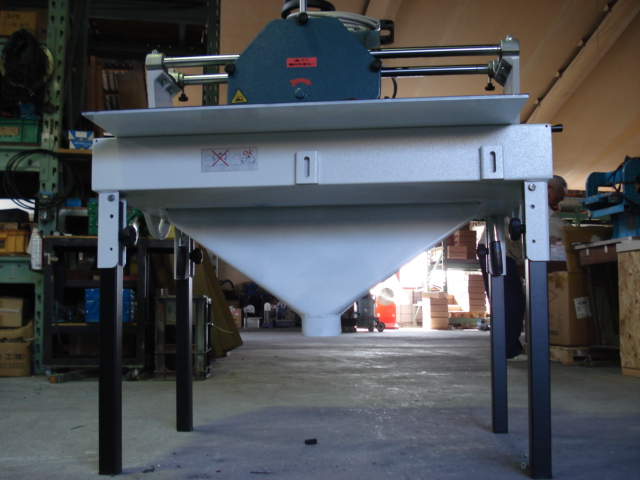

コンクリートコア湿式切断機

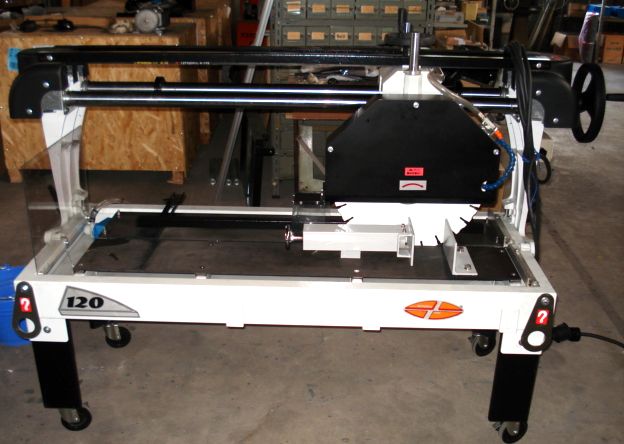

NC-120LX改造例
  NC-LX定盤改造例
上:アルミ薄定盤→幅広ステンレス、トグルクランプ
下:長手方向コア用サイドガイド




厚物レンガ湿式手動切断機 NC-120TB
■本体寸法 1850x80x1550mm  190kg
■モーター 三相200V 4kw 1400/1700min-1(50Hz/60Hz)
■最大切断長 500mm  ■最大切断厚 280mm
■最大ブレード径 Φ750mm  ■刃冷却 テーブルタンク内の小型ポンプによる循環式
■ハンドル車を手で回転することによりモーター部がレールを走行 ■刃上下可
価格 ¥1,800,000   (受注製作品)
PDFカタログ

ブレード選択参考資料
厚物材湿手動式切断機 NC-150TB SPECIAL
■本体寸法 3200x105x170mm  567kg
■モーター 三相200V 7.5kw 900/1080min-1(50HZ/60Hz)
■最大切断長 1200mm  ■最大切断厚 370mm
■最大使用ブレード径 Φ1000mm ■刃冷却 テーブルタンク内の水中ポンプ循環式
価格 ¥3,600,000   (受注製作品)
PDFカタログ
自動湿式切断機 NC-200ECO
■本体寸法 3140x910x1710 350kg
■モーター 三相200V 4kw 2800min-1
■最大切断長 2000mm  ■最大切断厚 145mm
■最大ブレード径 Φ450mm ■水中ポンプ循環式
■基本動作 原点より下降→前進(切断)→上昇→原点へ後退
 (他の制御動作は要相談)
基本仕様価格 ¥3,600,000   (受注製作品)
PDFカタログ


自動湿式切断機 NC-300SPECIAL
■本体寸法 4050x1020x1900mm 700kg
■モーター 三相200V 5.5kw 2800min-1
■最大切断長 3000mm ■最大切断厚 145mm
■最大ブレード径 Φ450mm
■水中ポンプ循環式、水タンクは引き出し式
■重量物をテーブル上で容易に移動可能な昇降ローラー採用
■基本動作 原点より下降→前進(切断)→上昇→原点へ後退
 (他の制御動作は要相談)
基本仕様価格 ¥5,600,000   (受注製作品)
PDFカタログ

デモ動画 機種をクリック

NCシリーズ
仕様比較表
最大径  価 格(2021年 10月改)
NC-65 Φ350 2800 3.0-200V 650 100 107x65x130 90 オープン
  Φ350 2800 1.5-100V 650 100 107x65x130 90 廃盤
NC-50-550 Φ550 1400 4.0-200V 400 185 140x62x150 90 オープン
NC-85-550 Φ550 1400 4.0-200V 550 190 137x67x145 115 オープン
NC-120LX Φ450 2800 4.0-200V 1150 150 210x65x142 195 ¥1,350,000
  Φ450 1400 4.0-200V 1150 140 210x65x142 200 ¥1,450,000
NC-150LX Φ450 2800 4.0-200V 1450 150 240x65x142 225 ¥1,500,000
  Φ450 1400 4.0-200V 1450 140 240x65x142 230 ¥1,600,000
NC-200LX Φ450 2800 4.0-200V 1950 150 290x65x142 245 ¥1,700,000
  Φ450 1400 4.0-200V 1950 140 290x65x142 250 ¥1,800,000
NC-120TB Φ750 1400 4.0-200V 500 280 185x80x155 190 ¥1,800,000
NC-150TB-SP Φ900 900 7.5-200V 1500 350 320x105x167 567 ¥3,600,000
NC-200ECO Φ450 2800 4.0-200V 2000 145 314x91x171 350 ¥3,600,000
  Φ450 1400 4.0-200V 2000 145 314x91x171 355 ¥3,600,000
NC-250SP Φ450 2800 5.5-200V 2500 145 355x102x190 600 ¥4,950,000
NC-300SP Φ450 2800 5.5-200V 3000 145 405x102x190 700 ¥5,600,000

注意: NCシリーズはイタリア製のため現地部品の値上がり、ユーロ相場の急激な変動や、輸送コストの大幅アップ等の諸事情により予告なしで値上げをする場合がございます。


※ NC-65、NC-50-550,NC-85-550、NC-150LXは基本的には通常在庫品です。その他の機種は受注生産品となります。

※ 自動機は1サイクル(原点より下降→前進切断→上昇→後退)の基準価格ですが、追加料金にて段切断等の特殊制御も可能です。
