耐火煉瓦/レンガ切断機

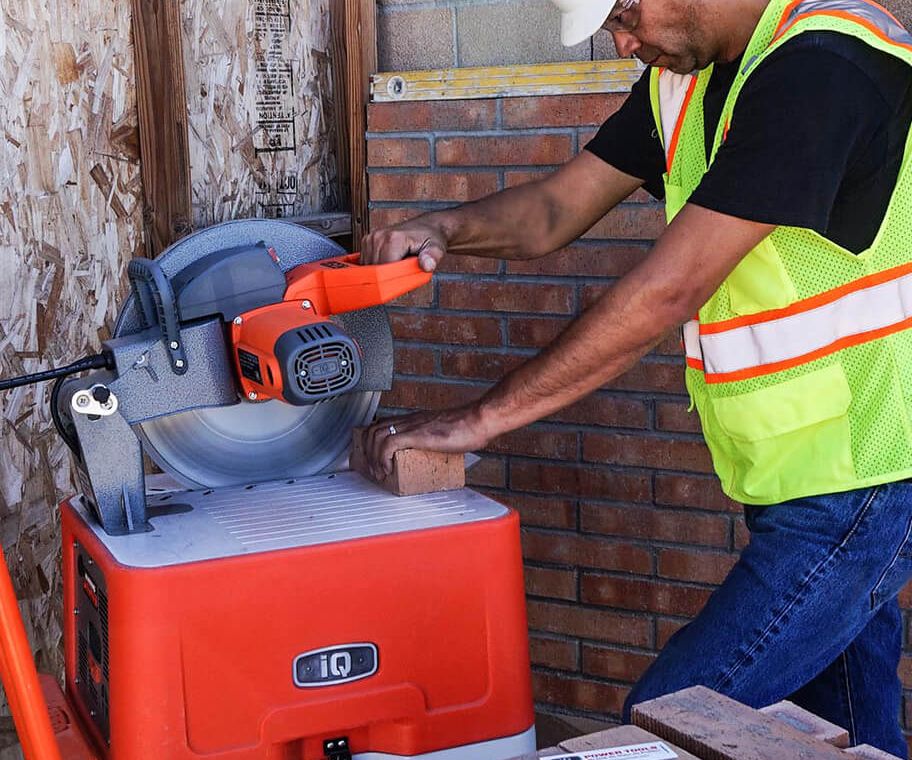

集塵装置内蔵レンガ乾式切断機　iQ360X　

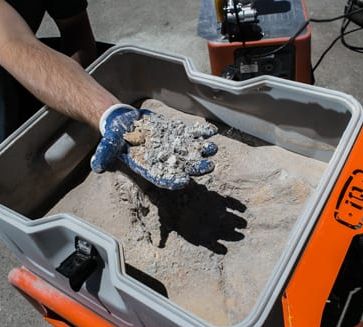

作業場での切削粉を驚くほどシャットアウト！集塵率99％。移動もラクラク 　　
耐火煉瓦（SK36程度まで）、赤レンガ、インターロッキング等の切断に！
■本体寸法：　510ｘ430ｘ790ｍｍ　30ｋｇ　
■カットモーター：　単相100V　1400W　50/60Hz 3500rpm
■集塵モーター：　800/600W(50/60HZ) 風量92CFM　※本体への電源は１箇所です
■総電流：　20A　（カットモーター15A、集塵モーター5A)　

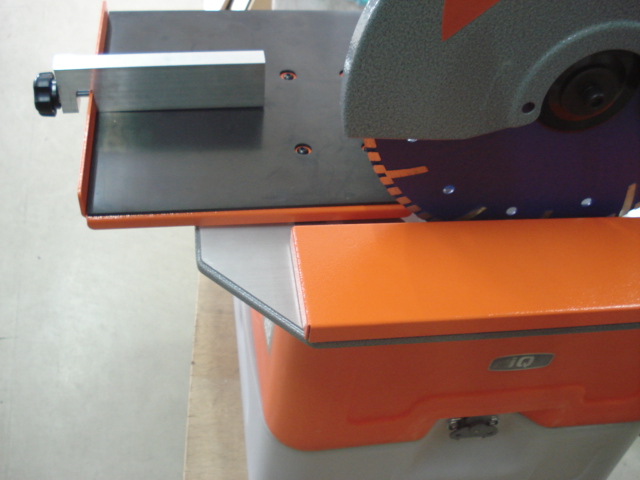

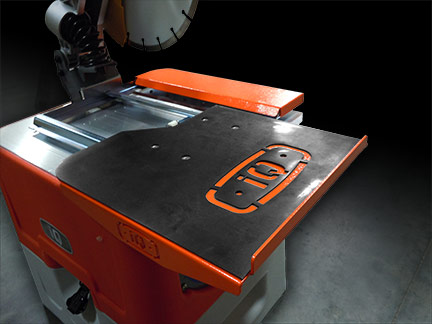

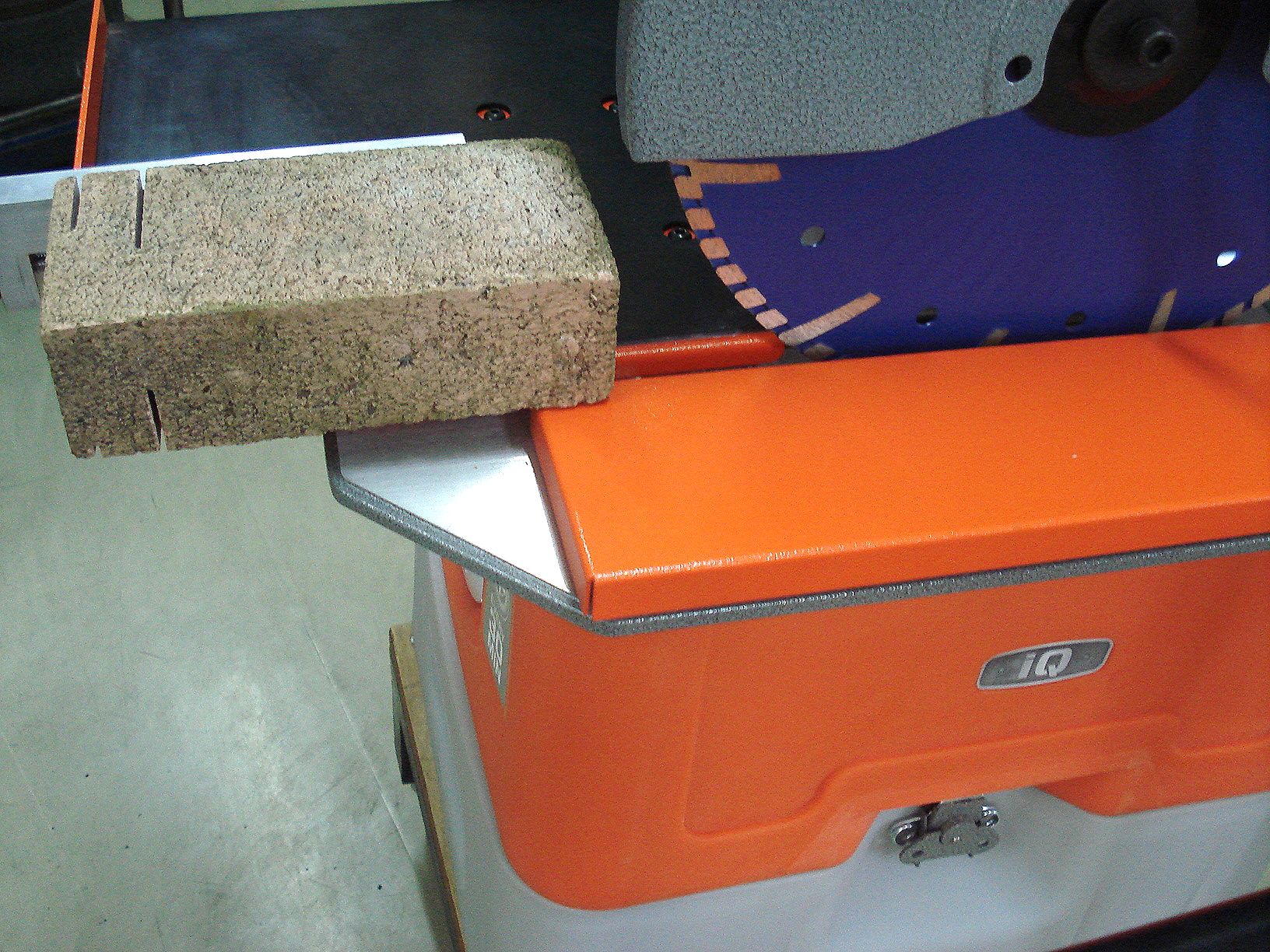

■脱着式スライドテーブル＆直線補助ガイド付き
■使用ブレード径：　14インチ（Φ355ｍｍ）　軸径25.4ｍｍ
■付属刃：　14インチターボリム（SK36までの耐火煉瓦、赤レンガ、インターロッキング等切断可）
■ 最大切断厚：　110ｍｍ（スライドテーブル使用時は最大90ｍｍ） 　
■最大切断長：　280ｍｍ
■米国 IQ POWER TOOLS 社製
PDFカタログ
注意：　動画内の専用カートは付属していません

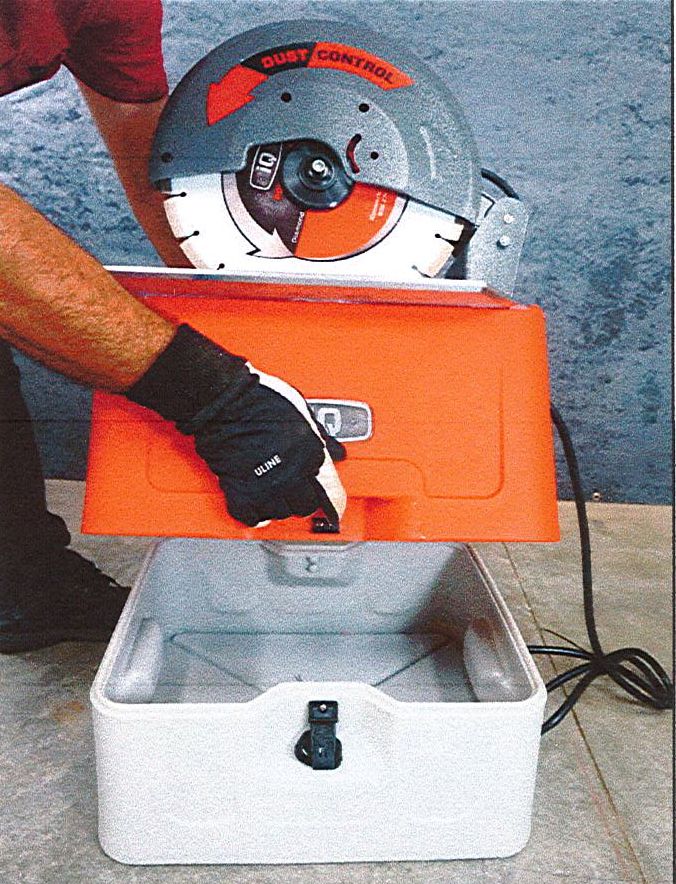

■クイックスピンハンドルを右に回すとフィルターの切削粉が集塵ボックスに落下します




手動湿式切断機　NC-65型 　（上刃引き切り切断機）
■本体寸法　1070x650x1300mm 90kg
■モーター　 三相200V　3ｋw 13.1A 2800/3360min-1(50Hz/60Hz)
■最大切断長　650ｍｍ　　
■最大切断厚　110ｍｍ
■使用ブレード径　Φ200～350ｍｍ　 軸径25.4ｍｍ
■被削材：　耐火レンガ、石材、タイル、ガラス、樹脂製品、コンクリート、舗石等
■小型ポンプ水冷循環式　
■440ｘ290ｍｍサイド補助テーブル付属 （新仕様）
■上部ハンドル車にて刃高さ調整可能
■0～45°のモーター角度可変にて平切り及びトメ切り可能
定価：　 オープン価格　

PDFカタログ
YOUTUBEショート動画：　上刃引き切り切断機による耐火煉瓦湿式切断デモ動画

耐火煉瓦・岩石手動湿式切断機　　NC-35型 　（旧MK-2002Eの後継機）
■サイズ：　1150ｘ600ｘ1300ｍｍ　80ｋｇ
■モーター：　三相200Ｖ　3ｋｗ　13.1Ａ
■回転数：　50Hz 2800min-1 / 60Hz 3360min-1
■ブレード径：　Φ350ｍｍ（14インチ）　軸径25.4ｍｍ　（12インチ使用可）
■スライドテーブル：　405（奥行）ｘ550（幅）ｍｍ　Ｖ車移動式
■脚部は折りたたみ式
■最大切断厚：　105ｍｍ 　（12インチ最大80ｍｍ厚）
■最大切断長：　450ｍｍ
■被削材：　耐火煉瓦、岩石、舗石、赤レンガ他
■刃冷却：　テーブル下タンク内の水中ポンプによる循環式
■ガススプリング採用でヘッドの上下もわずかな力でスムーズに行えます
■製造国：　　イタリア

PDFカタログ
YOUTUBEショート動画：　NC-35型デモ動画


レンガ・岩石湿式手動切断機　NC-50-550 　スライドテーブル式
■本体寸法　1400x620x1500mm 90kg
■モーター　三相200V　3.6ｋｗ 17.4A　1400/1700min-1(50Hz/60Hz)
■最大切断厚　120ｍｍ（18インチ刃）、185ｍｍ（22インチ刃）
■使用ブレード径　Φ450～550ｍｍ（18～22インチ）　軸径30ｍｍ
■スライドテーブル　405（長さ）ｘ550（幅）ｍｍ
■刃冷却　テーブルタンク内の小型ポンプによる循環式
定価：　オープン価格 　　

PDFカタログ

３
レンガ湿式手動切断機　NC-85-550 　上刃引き切り切断機
■本体寸法　1370x670x1450mm 115kg
■モーター　三相200V　4ｋｗ　1400/1700min-1(50Hz/60Hz)
■最大切断長 　 Φ525ｍｍ刃装着時で500ｍｍ
■最大切断厚　Φ550刃装着時で190ｍｍ
■使用ブレード径　Φ400～Φ550ｍｍ　軸径40ｍｍ
■刃冷却　テーブルタンク内の小型ポンプによる循環式
定価　オープン価格 　　

PDFカタログ

レンガ湿式手動切断機　NC-EX750-5.5kw スライドテーブル式
■本体寸法　1600 （押しハンドル含まず） ｘ850ｘ1600ｍｍ　250ｋｇ
■モーター　三相200Ｖ　5.5ｋｗ　12A 1400/1700min-1(50Hz/60Hz)
■ブレード径　Φ500～Φ750ｍｍ（20～30インチ）　穴径Φ40ｍｍ
■モーター軸上下幅　テーブル表面から最大480ｍｍ　最小245ｍｍ
※刃は支柱に垂直に昇降します
※刃高調整はネジ固定のため切断中の上下は出来ません
■最大切断可能寸法　30インチ刃使用時　厚み280ｍｍ　長さ465ｍｍ
※刃径が小さくなると加工厚は減少し、加工長は増加します
■テーブル有効サイズ　815ｘ506ｍｍ　材質はマグネット固定可
■刃冷却　テーブル下のタンク内の小型ポンプによる循環式
■主軸回転可変用5.5ｋｗインバータ付き
■納期約３～４週間
定価　オープン価格　 　　（在庫１台）

PDFカタログ


耐火度SK38程度まで切断可能な通常在庫品です。
・14”（Φ355ｍｍ）　刃厚3mm 風切音抑止用樹脂埋め込み＋消音基板　品番HVC403+
・16" （Φ410ｍｍ）　刃厚3.2ｍｍ　普通基板　品番HVC351
・18” (Φ465ｍｍ）　刃厚3.2ｍｍ　普通基板　品番HVC603
・20”（Φ506ｍｍ）　刃厚3.2ｍｍ　普通基板　品番HVC607
※ＳＫ38より硬い耐火物用のダイヤモンド刃も対応させて頂きます。

切れ味重視の耐火煉瓦用ブレードA79
サイズ：　14インチ～26インチ　（14インチ、18インチ、20インチはメーカー在庫品）
被削材：　ハイアルミナ、ハイアルミナ高純度、SIC,SIC高純度、電鋳アルミナ等
