強力吸着盤(ガラス、大型タイル他用)

■吸着盤  アメリカ製、ドイツ製、台湾製、イタリア製

パワーグリップ8インチMT
平板用
最大荷重 228kg
安全荷重 57kg
吸盤径 Φ204mm
米国WPG社製

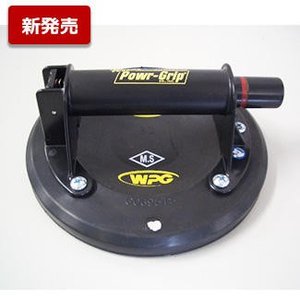

パワーグリップ8インチPK
型板用
最大荷重 136kg
安全荷重 34kg
吸盤径 Φ204mm
米国WPG社製

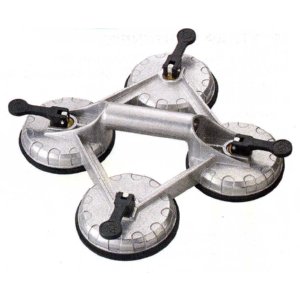

アルミ製4カップ吸着盤
平板用
最大荷重 130kg
吸盤径 Φ116mmx4個
台湾FECA社製
PDFカタログ
パワーグリップデモ動画
パワーグリップ8インチPL
平板用
最大荷重 228kg
安全荷重 57kg
吸盤径 Φ204mm
米国WPG社製

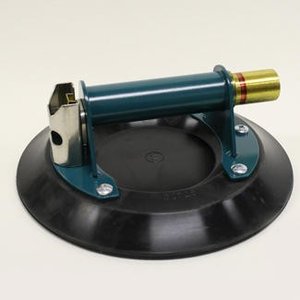

パワーグリップ9インチMT
平板用
最大荷重 272kg
安全荷重 68kg
吸盤径 Φ230mm
米国WPG社製

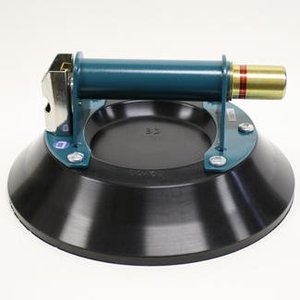

パワーグリップ10インチMT
曲げガラス、平板用
最大荷重 316kg
安全荷重 79kg
吸盤径 Φ254mm
米国WPG社製

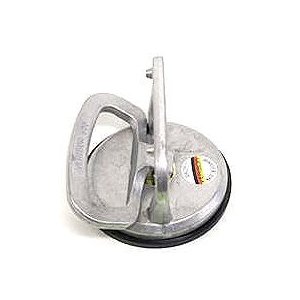

吸着盤ワンタッチAL-K
型板用
最大荷重 15kg
吸盤径 Φ120mm
ドイツBOHLE社製

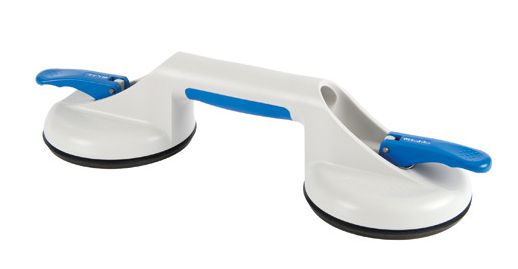

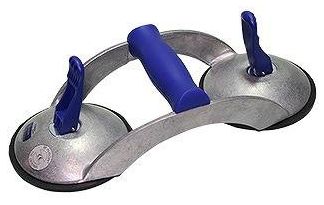

ダブル吸着盤ALB-K
型板用
最大荷重 30kg
吸盤径 Φ120mmx2
ドイツBOHLE社製
リフターダブルPK
型板用
最大荷重 30kg
吸盤径 Φ120mmx2
ドイツBOHLE社製
リフターダブルP
平板用
最大荷重 50kg
吸盤径 Φ120mmx2
ドイツBOHLE社製

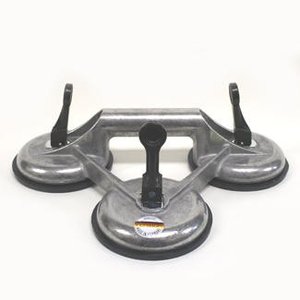

3カップ吸着盤
平板用
最大荷重 90kg
吸盤径 Φ120mmx3
ドイツBOHLE社製

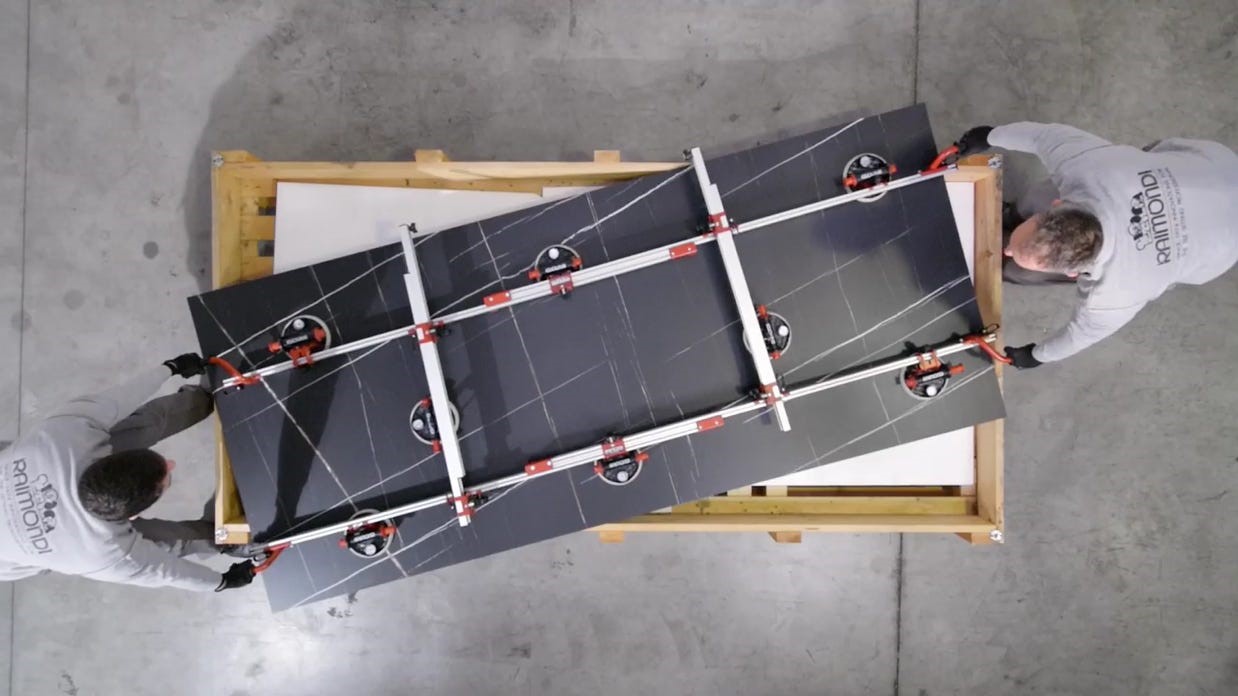

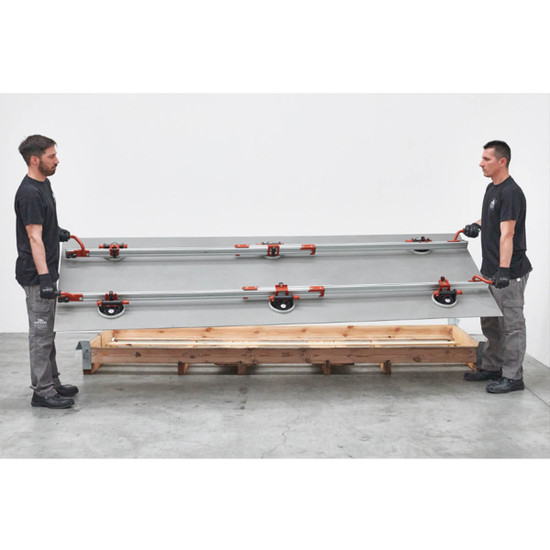

EZ-MOVE (イージームーブ)Aタイプ/Bタイプ
    大型判タイル・ガラス用
■Aタイプ: 平行バーのみ (吸着盤6台付属)
■Bタイプ: 平行バー+クロスバー (吸着盤8台付属)
■総重量: Aタイプ16.5kg/ Bタイプ25kg
■ポンプ式強力吸着盤(RV175型) 圧力ゲージ付き Φ175mmx6台付き(Bは8台付き)
※RV175型吸着盤1台当たり 最大荷重130kg 安全荷重33kg
■EZ-MOVE2本組の水平運搬安全総重量は平面パネルでMAX.180kgです
■吸着可能サイズ: バーの伸縮にて最大長さ3200mm、 最小長さ 1000mm
■吸着盤は±1.25°傾斜するためスラブの反りにも対応します
■吸着盤のゲージにてカップ内の真空圧値が確認でき非常に安全です
■石面調タイルにも対応します
■イタリア製   (納期約1ヶ月)
PDFカタログ


※イージームーブデモ動画の吸着盤は旧タイプです。現行タイプはRV175圧力計付きです。



エアーバキューム式大型タイル用吸着移動装置(ホイストフック付き)

■コンプレッサーに接続し瞬時に吸着します。
■ホイストによる吊り上げタイプ(フォークリフトでも可)
■最大荷重360kg(荷重内であればタイル以外でも可能です)

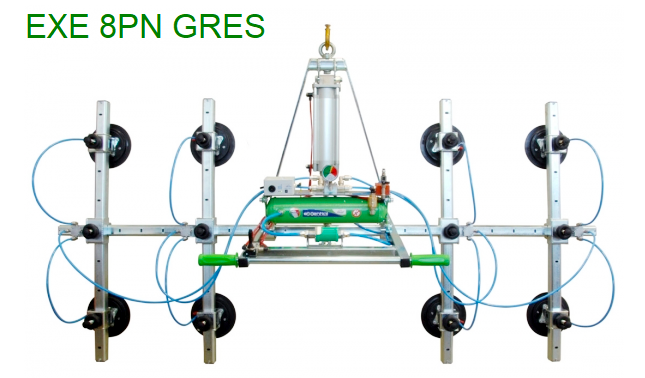

EXE 8PN GRES:
●バキュームカップ: Φ200mmx8箇所
●水平時のホイストフック高さ: 875mm
●バキュームカップ位置移動によるサイズ:カップの端から端
 長手方向 最大2400mm 最小1445mm
 横手方向 最大955mm 最小445mm

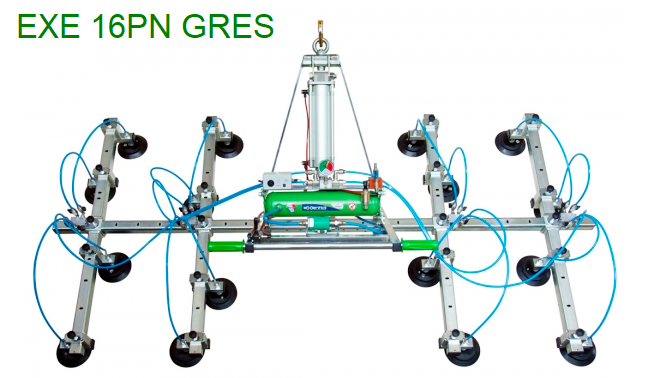

EXE 16PN GRES
●バキュームカップ: Φ150mmx16箇所
●水平時のホイストフック高さ: 915mm
●バキュームカップ位置移動によるサイズ: カップの端から端
長手方向 最大2400mm 最小1324mm
横手方向 最大1190mm 最小680mm

■イタリア製 納期2~4ヶ月
■価格: オープン
