ダイヤモンドコアドリル他

電着ダイヤモンドコアビット 電着ダイヤモンドホールソー 吸盤式固定ガイド 小径用吸着8穴ガイド
ガラス・タイル・大理石・陶器、樹脂製品等の穴あけに最適。卓上ボール盤、電動ドリル等でご使用頂けます

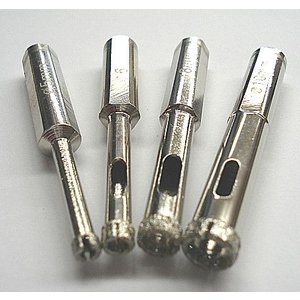

電着ダイヤモンドコアビット(湿式専用)
■サイズ Φ5,6,8,10,14,18,20,25,32,35,38,45,50,60mm
電着ダイヤモンドホールソーカップ(湿式専用)
■サイズ Φ32,38,50,60,73,83
■別売りのホールソー用軸付きアダプターが必要となります。

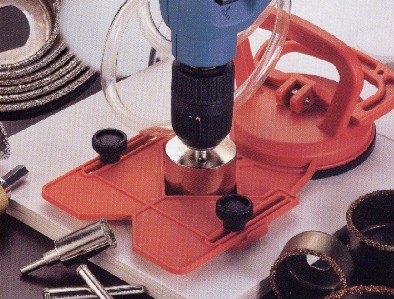

吸盤式固定ガイド(ユニバーサルガイド 穴径自在)
■Φ8mm以上の穴あけ時に吸盤でしっかりと固定し手振れを防止します。

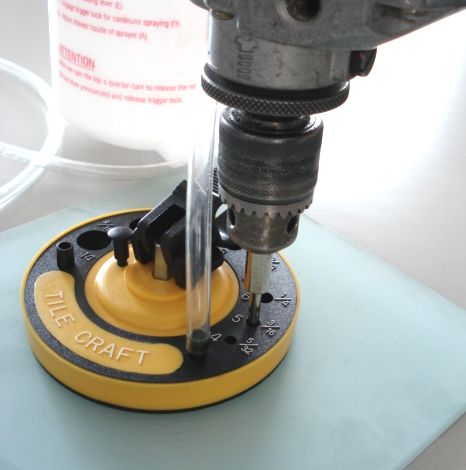

小径用吸着8穴ガイド
Φ4~Φ14mm用の吸着固定ガイド8穴タイプ
PDFカタログ


精密穴あけ用ネジ式メタルボンドダイヤモンドコアドリル(受注製作品)

■ガラス、陶磁器、タイル、大理石等の精度を要求される湿式の穴あけに最適です。
■サイズをご指定くだされば御見積をさせて頂きます。
■ダイヤモンド粒度 #140 (ご要望に応じて変更可能)
製作サイズ: Φ3mm~Φ50mm
■ダイヤモンドの刃先厚は1mmです
■使用方法
  ボール盤にて宇田川式給水チャック(別売り)との併用でご使用ください。
■宇田川式給水チャックはホースジョイント付きで、センター注水が可能です。
■電着ダイヤモンドコアビットの数十倍の工具寿命で、切削面も綺麗です。
■お問い合わせの際は下記の情報をお知らせください。
(ご希望の直径、有効長、ダイヤモンド粒度、被削材の種類等)






御影石専用乾式穴あけダイヤモンドビット
■電動ディスクグラインダーにて冷却水を使用しないで、御影石に穴あけができます。
■サイズ Φ10、15、20、25、30、35、40、45、50mm
■取り付けはM10軸にねじ込み式で有効長35mm ※(ボール盤用の軸径Φ12mmのチャック式もございます)
ダボ穴(非貫通穴)用ダイヤモンドドリル
■サイズ Φ8.5、10.3、13mm x74mm長さ
■シャンク径: 10mm
■卓上ボール盤等でご使用いただけます。
■使用回転数は1000rpm前後です。電動ハンドドリルをご使用の場合はこの回転数で使用可能かどうかをお確かめください。
■メタルボンドのダイヤモンドドリルですので1本で多数の穴あけが可能です。

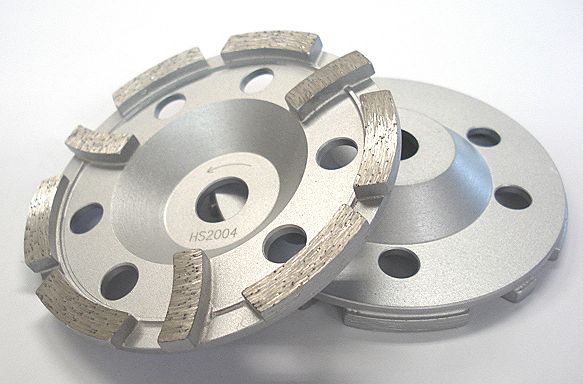

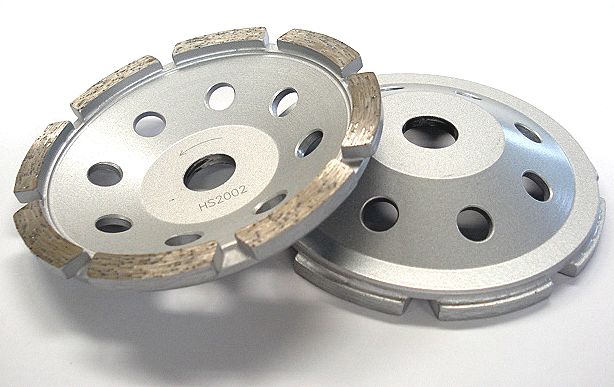

シングルカップSPX サーフェイス 切削力を重視したメイハンオリジナルのドライカップです
■被削材 耐火煉瓦、石材、タイル、コンクリート、焼成用棚板他
■サイズ
シングルカップSPX 4”x7.0Wx4.5Tx15.0H(mm)
サーフェイスカップ 4”x7.3Wx5.5Tx15.0H(mm)
注意: 軸径は15.0mmです
PDFカタログ

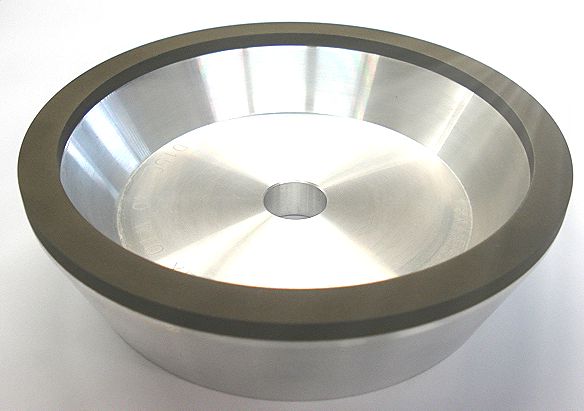

お客様のご要望に応じた特注品ダイヤモンド工具も承ります。
■台金へのダイヤモンド粒固着方法 メタルボンド、レジンボンド、電着、溶着

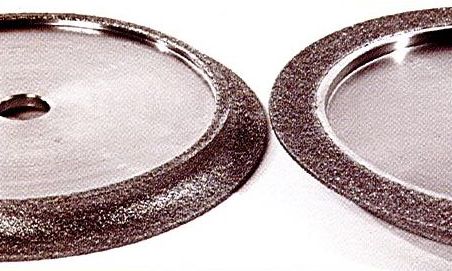

■形状 ブレード、ストレート、ドラム、カップ、Rプロファイリング、Vホイール、ビット 他
■ダイヤモンド粒度 #16~#6000
※電着ダイヤモンドブレード及び溶着ダイヤモンドブレードはΦ500mmまで可能です
受注製作例1:
 20インチ溶着ダイヤモンドブレード
     (胴擦れ防止用基板電着ダイヤプロテクション付き)
受注製作例2:
曲線カット用Rカッター Φ180mm
 (特殊サイズ 製作ロット50))
