建築現場/ラボ用切断機他

ダイヤモンドカッター装着の切断機で切削可能な主な被削材： 石材、ガラス、タイル、耐火レンガ、瓦、セラミックス、人造石、人工石、鉄筋コンクリート、プリント基板、FRP, 樹脂製品、ゴム、グラスファイバー、カーボンファイバー、SIC,鉱石、各種複合材他 ※いずれの被削材においてもダイヤ刃の選定が非常に重要となります。弊社は切断機と一緒に最良のダイヤ刃もご提案させていただきます。 尚、弊社ではユーザー様への直販及び機械工具商社様への卸売りの両方を行っております。特別な販売代理店制度を有しておりませんので、お気軽にお問合せください。（見積り依頼メールは　info@meihan.works　へ貴社名、ご担当者名、商品名を記載してご送信ください）

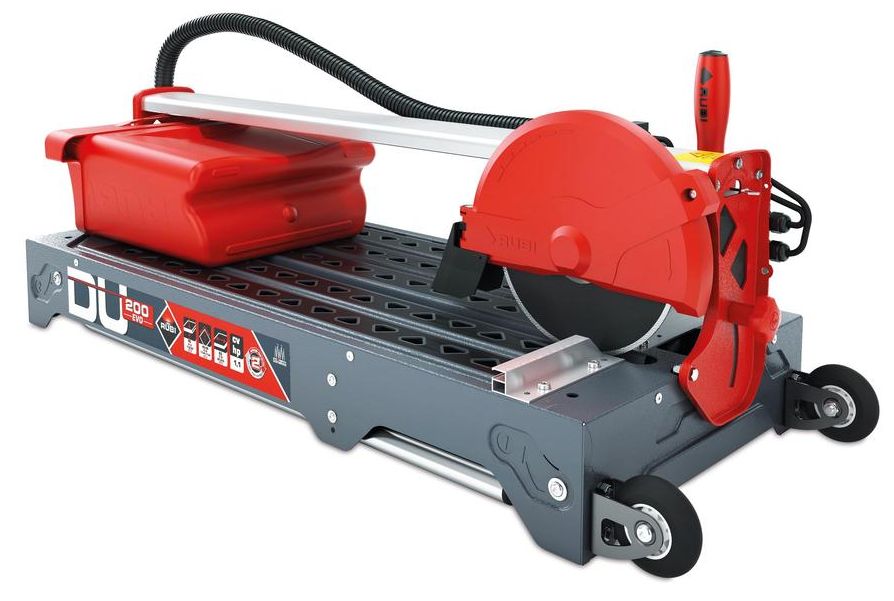

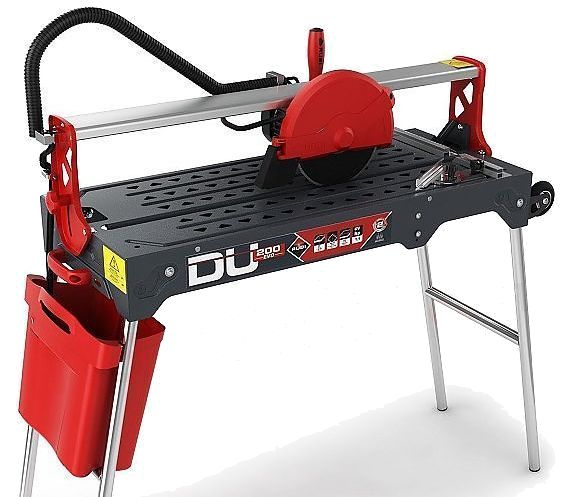

		建築現場用タイル湿式切断機　DU-200-650 軽量かつ600ｍｍ長さの切断も可能。少量の水で切断可能 ■サイズ：　117ｘ39ｘ102ｃｍ　22.5ｋｇ ■モーター：　単相100Ｖ　800Ｗ（1.1馬力）　50/60HZ 2750/3240min-1 ■ヘッド傾斜：　０～４５° ■最大切断寸法：　長さ650ｍｍ、　厚み30ｍｍ ■ダイヤ刃径：　８インチ（Φ200ｍｍ） ■被削材：　タイル、建築石材、ガラス等 ■水中ポンプによる冷却水循環式（付属の8リットル容量赤バケツ汲み上げ方式） ■脚は折りたたみ式で移動もラクラク ■ベアリング採用でスライドがスムーズ　注意：　刃の高さは固定です ■600角タイル保持用サイド補助アーム付き 定価：　オープン価格　　 PDFカタログ 　※冬季セール商品です YOUTUBEデモ動画を視聴 ヤフーショッピング販売中

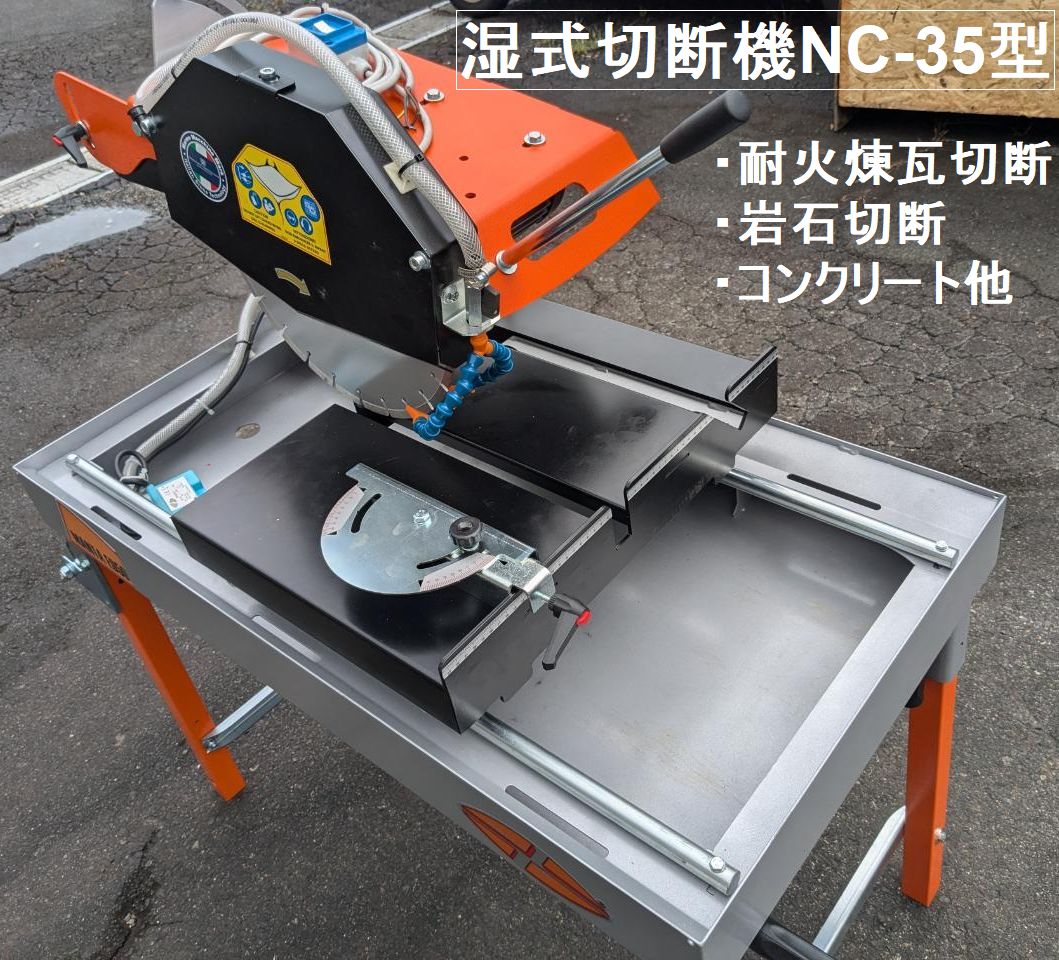

	NEW　レンガ・岩石湿式切断機　　NC-35型 ■サイズ：　1150x600ｘ1300ｍｍ　80ｋｇ ■モーター：　三相200Ｖ　3ｋｗ　13.1Ａ ■回転数：　50Hz 2800min-1 / 60Hz 3360min-1 ■ブレード径：　Φ350ｍｍ（14インチ）　軸径25.4ｍｍ　(12インチ使用可） ■スライドテーブル：　405（奥行）ｘ550（幅）ｍｍ　Ｖ車移動式 ■脚部は折りたたみ式 ■最大切断厚：　105ｍｍ 　（12インチ最大80ｍｍ厚） ■最大切断長：　450ｍｍ ■被削材：　耐火煉瓦、岩石、舗石、赤レンガ他 ■刃冷却：　テーブル下タンク内の水中ポンプによる循環式 ■ガススプリング採用でヘッドの上下もスムーズに行えます ■製造国：　　イタリア PDFカタログ NC-35型YOUTUBE動画

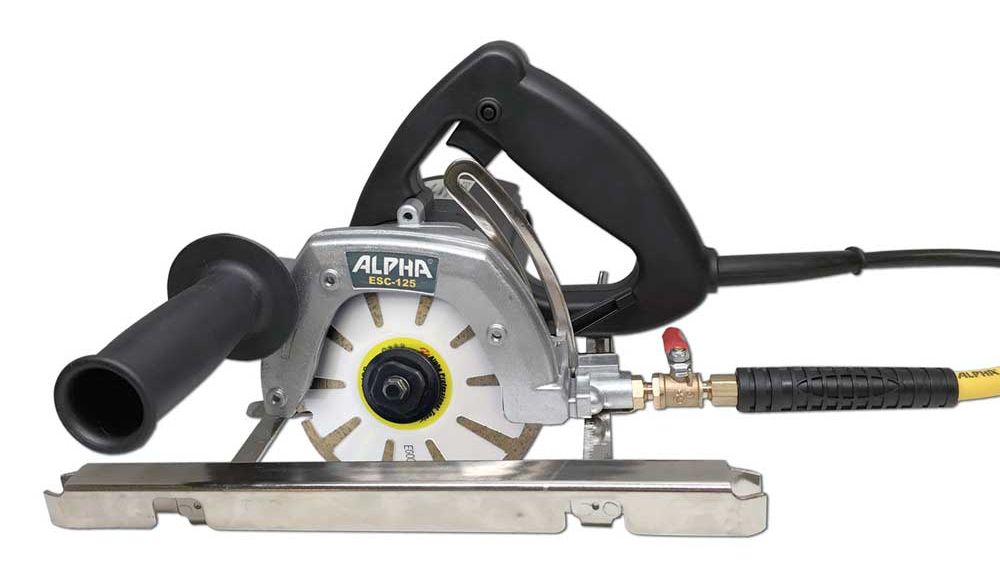

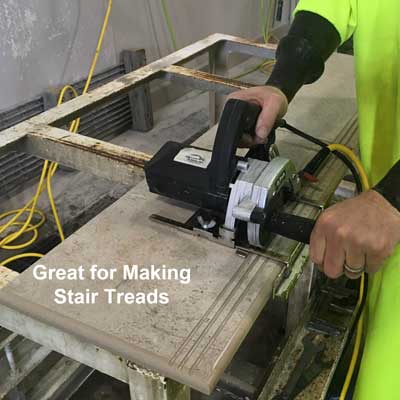

湿式乾式兼用切断機　丸鋸タイプ　ESC-125 　　１台で湿式及び乾式、溝入れ及び切断の４役 ■単相100V　11.2A　1200W　12000min-1　　■重量　４ｋｇ ■ダイヤモンド刃直径　Φ125ｍｍ（５インチ）　　■最大切断深さ　40ｍｍ（切り込み調整可能） ■軸径　22.0ｍｍ ■湿式用注水装置付属 ■乾式用集塵カバー付属（Φ38ｍｍダクトホースは付いていません） ■漏電遮断機（ＧＦＣＩ）付き ■被削材　　石材、コンクリート、タイル、樹脂、モルタル他 ■付属の直線ガイドにて、ワーク側面に倣って真っすぐ切断、溝入れができます。（ガイド脱着可能） ■通常切断刃の他に、基盤の厚いＲカッター（三京ダイヤモンド製）や溝入れ用厚刃にも対応 ■米国ALPHA PROFESSIONAL TOOLS社製 定価：　オープン価格　　　 PDFカタログ デモ動画 ①　湿式切断 ②　乾式切断 ➂　Rカッターによる曲線（Φ200ｍｍ丸穴）切断

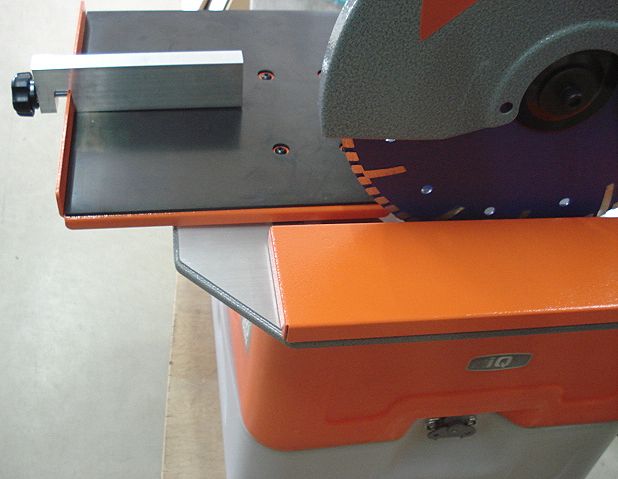

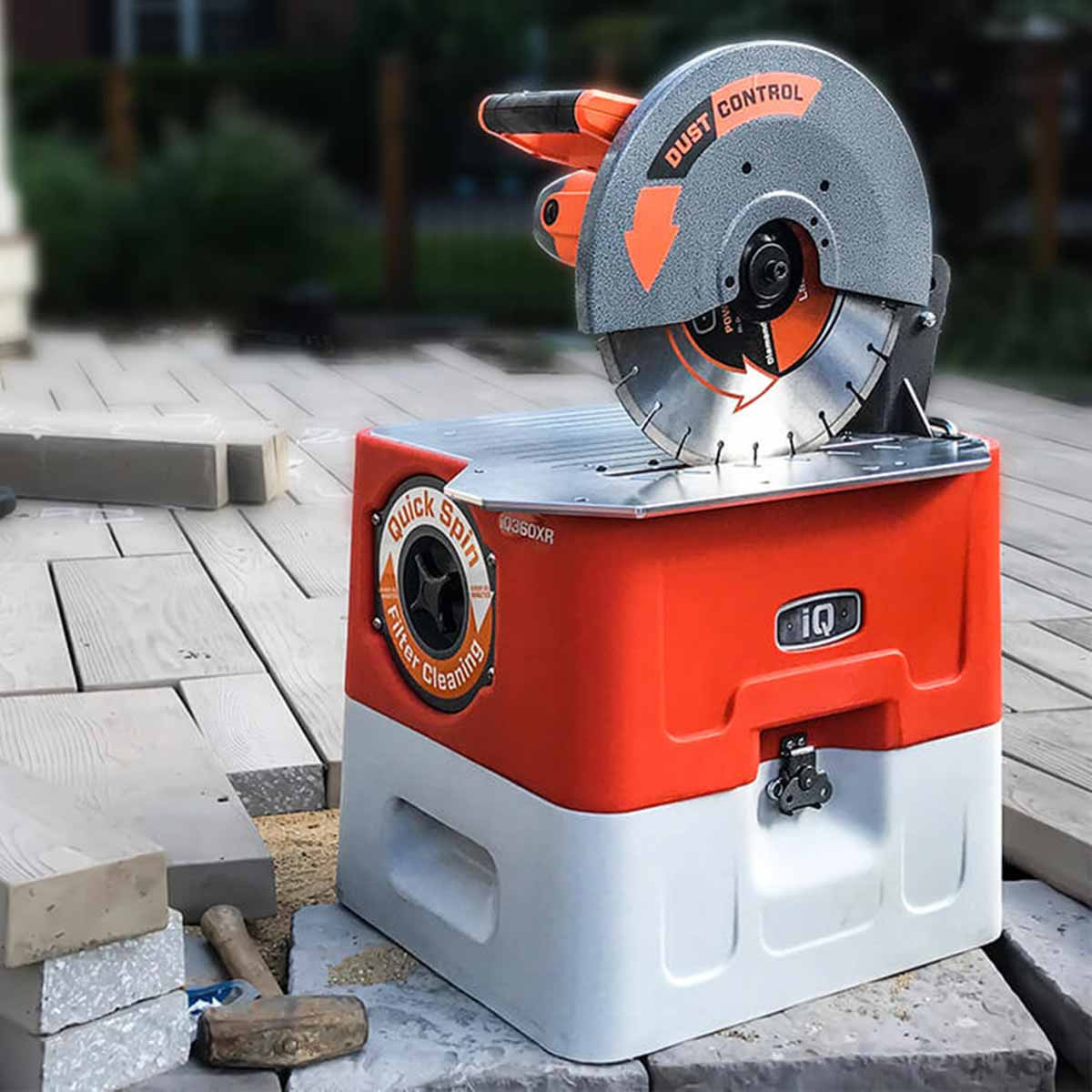

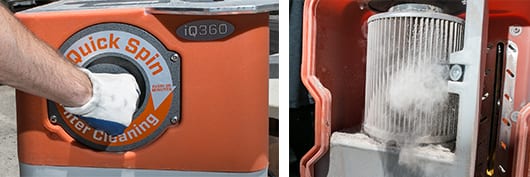

NEW　集塵装置内蔵レンガ乾式切断機iQ360X 　　作業場での切削粉を驚くほどシャットアウト！集塵率99％。移動もラクラク 　　耐火煉瓦（SK34程度まで）、赤レンガ、インターロッキング等の切断に！ ■本体寸法：　510ｘ430ｘ790ｍｍ　30ｋｇ　　■カットモーター：　単相100V　1400W　50/60Hz 3500rpm ■集塵モーター：　800/600W(50/60HZ) 風量92CFM　※本体への電源は１箇所です ■総電流：　20A　（カットモーター15A、集塵モーター5A)　 ■脱着式スライドテーブル＆直線補助ガイド付き ■使用ブレード径：　14インチ（Φ355ｍｍ）　軸径25.4ｍｍ ■付属刃：　14インチターボリム（SK34までの耐火煉瓦、赤レンガ、インターロッキング等切断可） ■最大切断厚：　110ｍｍ（スライドテーブル使用時は最大90ｍｍ）　　■最大切断長：　280ｍｍ 定価：　オープン価格　　（納期約２週間） PDFカタログ デモ動画 フィルター、カーボンブラシ交換動画 ヤフーショッピング販売中 注意：動画内の専用カートは付属していません

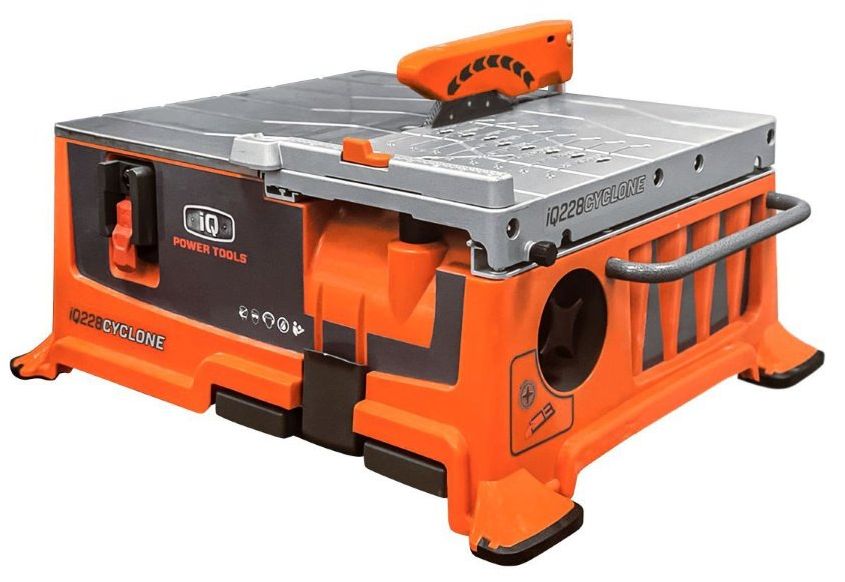

NEW　タイル乾式卓上切断機　iQ228サイクロン　（集塵装置内蔵） ★セット内容：　本体、手前ストップフェンス、鳥居型ガイド、Φ180ｍｍQ軸コンボブレード ★機械寸法：　640ｘ540ｘ340ｍｍ　16ｋｇ ★カーボンブラシモーター：　単相100Ｖ電源　1800Ｗ　15Ａ　(5000min-1/50Hz 6000min-1/60Hz) ★使用刃：　　専用Φ180ｍｍQ軸ダイヤモンドコンボブレード　1.4ｍｍ刃厚　（専用刃しか装着できません） ★切断厚：　　最大25ｍｍ厚み ★切断ワーク：　　タイル、建築規格石材 ★Ｑ軸ブレードで刃ブレを極小に抑え、チッピングも減少します。タイル以外の大理石、御影石も可能です。 ★サイクロン集塵機能で集塵率99.5％を実現しました。　粉塵は集塵トレーに落下します。 ★鳥居型ガイドはご要望の切断寸法に固定可能です。 ★スライドテーブルは450ｍｍ長さのタイルまで切断可能。テーブル固定も可能です。 ★手前のストップフェンスは取り外し可能です。 ★フィルターカートリッジは容易に交換可能です。 ★16ｋｇと非常に軽量なので、持ち運びも非常にラクです。 ★定格時間　20分 定価：　オープン価格　　　 PDFカタログ iQ228取扱説明書 デモ動画 注意：デモ動画の側面ガイドは日本仕様では鳥居型ガイドに変更してあります

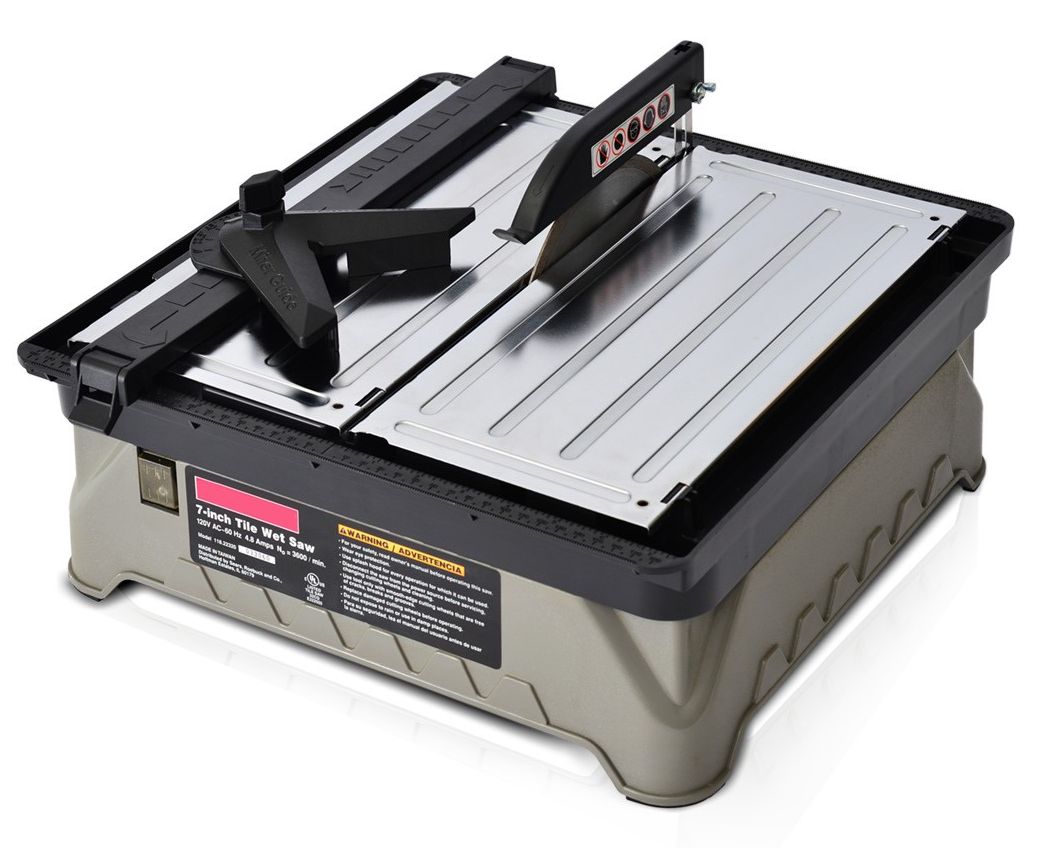

	卓上湿式切断機　MSG-7 ■本体寸法：　398ｘ388ｘ154ｍｍ　　5ｋｇ　■モーター：　100V　560W　3000ｒｐｍ ■最大切断厚：　30ｍｍ　　■ブレード径：　φ180ｍｍ（７インチ） 被切材：　タイル、石板、ガラス、樹脂、セラミック他 定価：　オープン価格　　 PDFカタログ ヤフーショッピング販売中 デモ動画

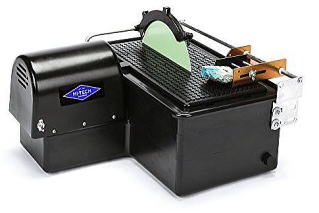

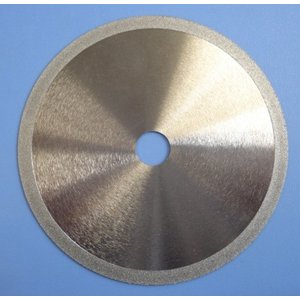

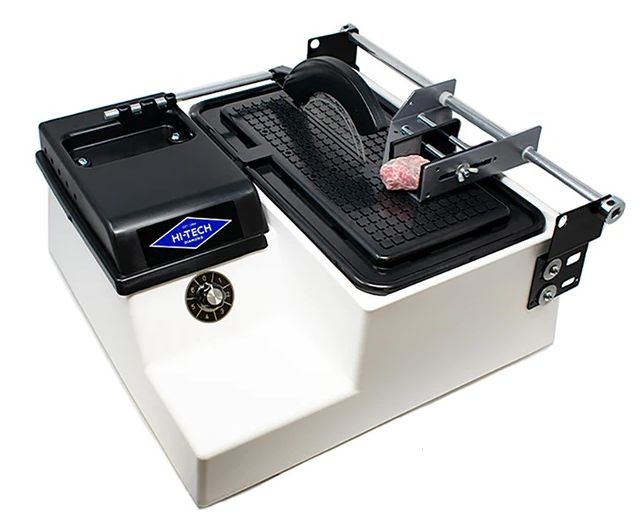

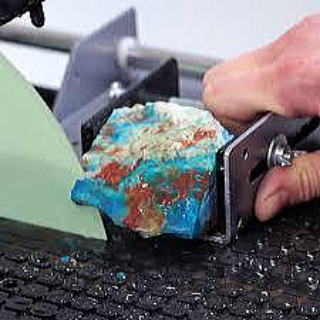

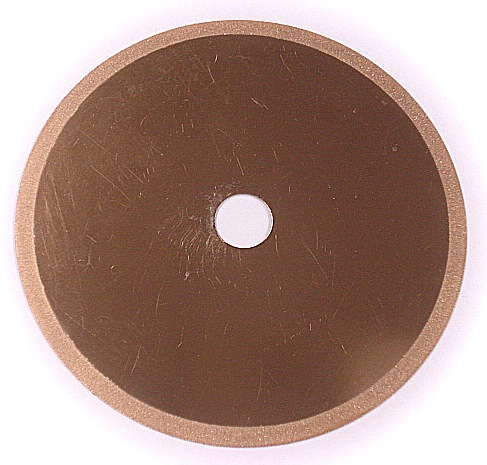

回転数可変湿式卓上切断機　ラボソーMS150 鉱石・貴石・ガラス等の小物切断に適しています ■本体サイズ：　430ｘ430ｘ280ｍｍ　7ｋｇ ■モーター：　単相100Ｖ　1/4馬力　50/60Hz ■回転速度調整範囲：　800～3400min-1 ■使用可能ダイヤモンド刃直径：　Φ100ｍｍ～Φ150ｍｍ （4～6インチ） ■ブレード穴径：　12.7ｍｍ（1/2インチ） ■テーブル寸法：　390ｘ225ｍｍ ■最大切断高さ：　Φ150ｍｍ刃の場合40ｍｍ、　Φ100ｍｍ刃の場合18ｍｍ） ■付属ダイヤモンドカッター（2タイプ）　 ・Φ150ノッチ式メタルボンド刃　粒度120　刃厚0.4ｍｍ　（鉱石、岩石他用） 　 ・Φ150リム式メタルボンド刃　粒度375　刃厚0.6ｍｍ　（貴石、ガラス他用 ） オプション ・Φ100薄刃電着ダイヤモンドカッター　粒度200　刃厚0.7ｍｍ（ガラス、プリント基盤、樹脂他） ・軸穴25.4ｍｍ刃用取り付けシリンダー＆フランジ ■スライドバイス付属（バイス最大開口65ｍｍ）バイスはご使用前に取り付けが必要となります。 ■米国製　　　定価：　オープン価格　　 PDFカタログ デモ動画 ＊バイス取り付け方法YOUTUBE動画 ヤフーショッピング販売中

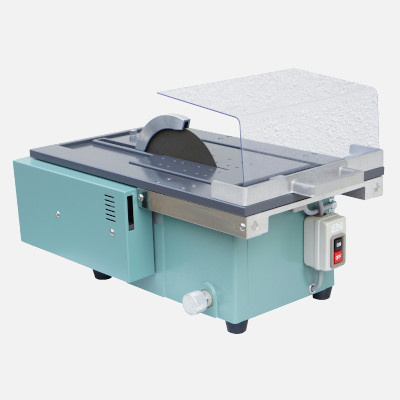

	湿式スライドテーブル小型卓上切断機　イマハシTS-200PS2　三相200V ■100ｍｍ移動可能のスライドテーブル付き ■用途：　宝石、ガラス、セラミックス、鉱石、試料等の切断 ■本体寸法：　335ｘ600ｘ310ｍｍ　33ｋｇ ■モーター：　三相200Ｖ　400Ｗ 　（単相100V　300Wも有ります） ■主軸回転数（50HZ/60HZ): 2300min-1/3300min-1 ■ブレード径：　Φ150～Φ200ｍｍ（6～8インチ）　軸径25.4ｍｍ ■最大切断厚：　50ｍｍ（Φ200ｍｍの場合） ■スライドストローク：　100ｍｍ ■現状納期1週間～２週間 定価：　オープン価格　　 ヤフーショッピング販売中

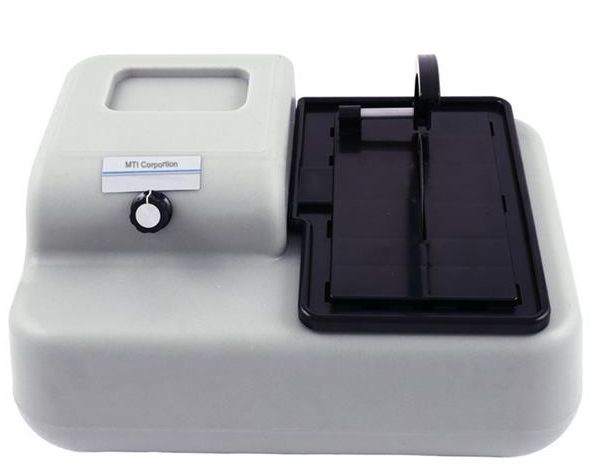

回転速度可変湿式卓上切断機　MUS-4BC 各種試材、プリント基板、貴石等の小物切断に最適です！ ■本体サイズ：　380ｘ300ｘ200ｍｍ　　5.6kg　　 ■最大切断厚：　21ｍｍ　　　■モーター：　単相100　188W　 ■可変速度：　400～2600rpm(50Hz), 480～3120ｒｐｍ（60Ｈｚ） ■ φ100ｍｍ電着ダイヤカッター＃200　0.5ｍｍ厚ｘ2枚、0.7ｍｍ厚１枚付 注意：　本機にはバイスは付属していません ■別売りの金属用精密湿式切断砥石2種も御座います 　・鉄系金属用切断砥石100ｘ0.4ｘ12.7ｍｍ　＃600 　・非鉄金属用切断砥石100ｘ0.4ｘ12.7ｍｍ　＃600 定価：　オープン価格 　 納期約２～３週間 PDFカタログ ヤフーショッピング販売中

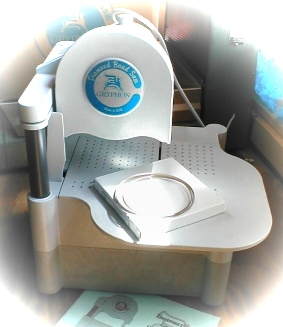

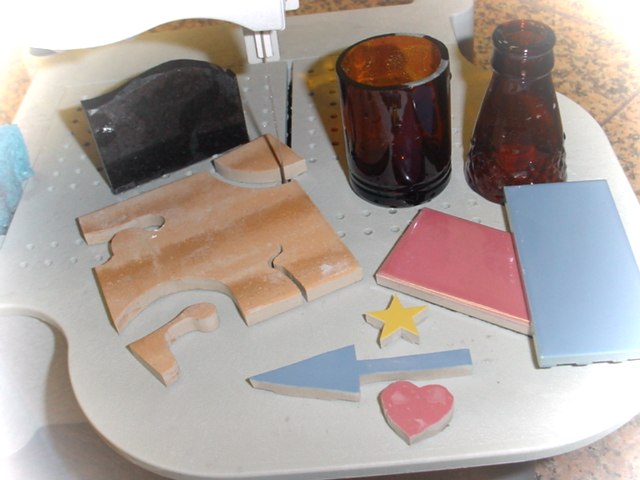

		湿式ダイヤモンドバンドソー　MBS-40 ■本体寸法：　350ｘ350ｘ450ｍｍ　　6.5ｋｇ　■モーター：　100V　2850ｒｐｍ　１／３馬力 ■最大切断高：　６０ｍｍ　　■最大切断幅：　140ｍｍ（刃から支柱までの距離） ■刃回転速度：　17ｍ／ｓ（1020ｍ／分）　　■テーブル寸法：　300x300mm ■冷却水：　下部タンク貯水式で刃回転により切削面へ注水 ■電着ダイヤモンド刃：　幅4.5ｍｍ　厚0.6ｍｍ(標準刃）　別売りで6.5ｍｍ幅あり ■本体は米国製、ダイヤモンド刃はドイツ製 定価：　オープン価格　　（デモ動画は下方にあります）　納期約２週間 PDFカタログ ヤフーショッピング販売中 デモ動画

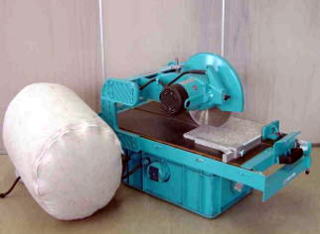

	タイル、軟式煉瓦乾式切断機集塵装置付き　MD-305X（縦横直交定規付き） ■900ｘ525ｘ5000ｍｍ　26ｋｇ ■カットモーター：　単相100V/1450W/4200min-1 ■最大切断長：　450mm　　■最大切断厚：　90mm ■集塵容量：　風量2.8立米/分 ■使用可能刃：　Φ250～300ｍｍ　　■集塵率：　90～95％ ■被削材：　タイル、建築石材、軟質耐火煉瓦、レンガ、コンクリート製品、樹脂製品他 ■新型14インチ仕様：　Φ355ｍｍ刃装着のMD-355（最大切断厚120ｍｍ）も御座います 定価：　オープン価格 　　（ 受注製作品　現状納期 約２ヶ月　日本製） PDFカタログ MD-305X用乾式刃PDFカタログ 瓦切断専用仕様でのYOUTUBEデモ動画

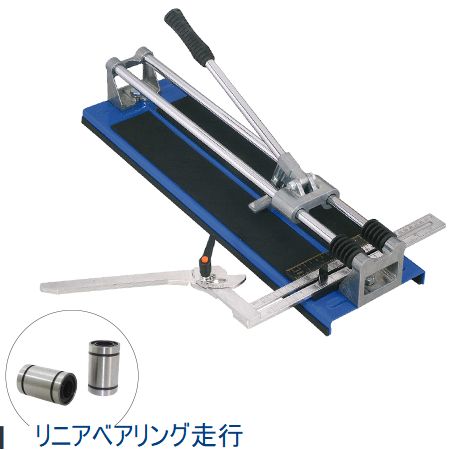

	押し割りタイルカッター　LH450型　（タイル割り機） ※販売休止中 カット方法：　タイル表面に超硬刃で線傷を入れて押圧板で割るだけです ■サイズ：　L600xW170xH130mm　5.5ｋｇ ■切断長さ：　最大450ｍｍ　　 ■最大切断厚：　12ｍｍ ■リニアベアリング採用でレール走行がスムーズ ■替刃：　超硬刃　Φ22ｘ6ｘ2ｍｍ（品番　CAQ101） ■ハードケース付き ヤフーショッピング販売中

	押し割りタイルカッター　LH600型　（タイル割り機） ※販売休止中 カット方法：　タイル表面に超硬刃で線傷を入れて押圧板で割るだけです ■サイズ：　L780xW170xH130mm　7ｋｇ ■切断長さ：　最大600ｍｍ　　600ｍｍ角タイルのカット可能 ■最大切断厚：　12ｍｍ ■リニアベアリング採用でレール走行がスムーズ ■ハードケース付き ■替刃：　超硬刃　Φ22ｘ6ｘ2ｍｍ（品番　CAQ101） PDFカタログ(LH450型＆LH600X型）　　　 ヤフーショッピング販売中

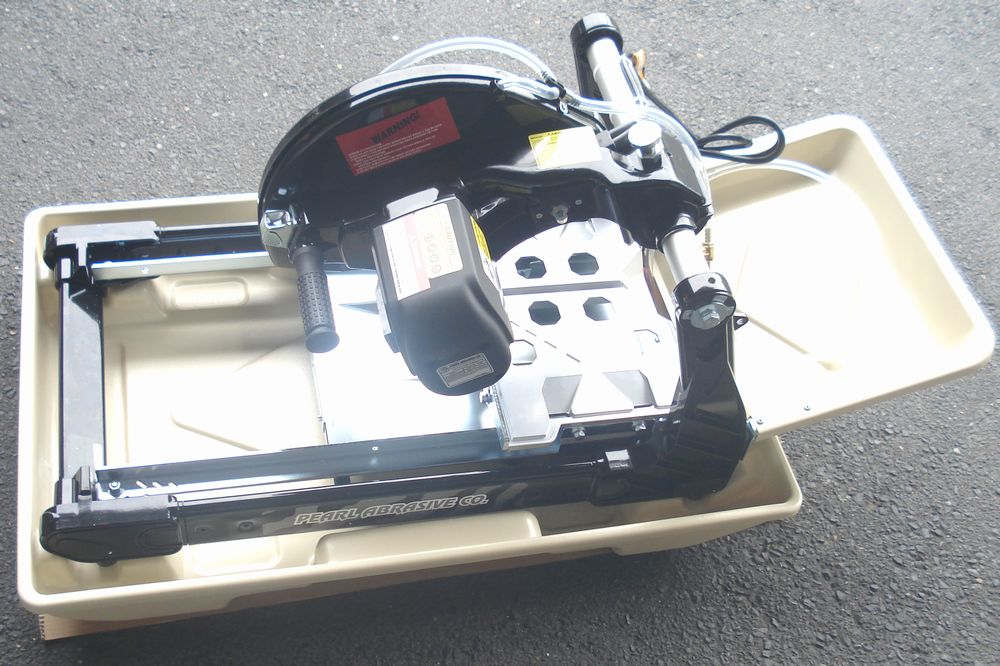

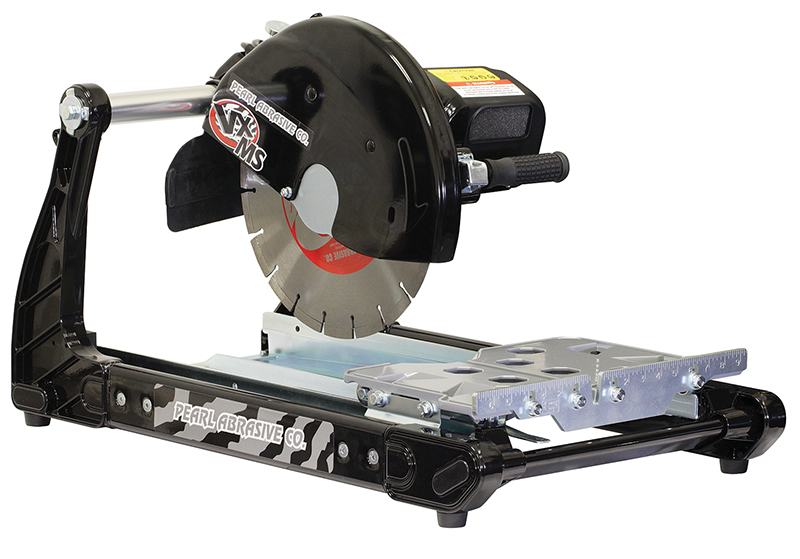

レンガ湿式切断機　VX141　工事現場用100V軽量タイプ（ブラシモーター） (※インダクションモータータイプのVX142MSも御座います） ■100Ｖで使用できる厚物用のポータブル湿式切断機 ■本体寸法：800x470x487mm 34kg 　■モーター：単相100Ｖ　15A　2馬力　（カーボンブラシモーター） ■回転数：　50Hz=2800 / 60Hz=3500min-1 　■使用刃径：　　14”（≒Φ350ｍｍ）　軸径25.4ｍｍ ■最大切断厚/長さ：　100mm厚/ 350mm長 ■被削材：　レンガ、軟質耐火レンガ、コンクリート、インターロッキング、和瓦他 ■刃は上下可能＆スライドテーブル式　　■刃冷却は水中ポンプ循環式 ■米国製　 定価　オープン ユーザー様販売価格　\780,000-（税別） PDFカタログ

	レンガ湿式手動切断機　NC-50-550 　スライドテーブル式 ■本体寸法　1400x620x1500mm 90kg ■モーター　三相200V　3.6ｋｗ　1400/1700min-1(50Hz/60Hz) ■最大切断厚　120ｍｍ（18インチ刃）、185ｍｍ（22インチ刃） ■使用ブレード径　Φ450～550ｍｍ（18～22インチ）　軸径30ｍｍ ■スライドテーブル　405（長さ）ｘ550（幅）ｍｍ ■刃冷却　テーブルタンク内の小型ポンプによる循環式 定価：　オープン価格 　　 PDFカタログ ブレード選択参考資料 耐火煉瓦の加工難易度表 ヤフーショッピング販売中

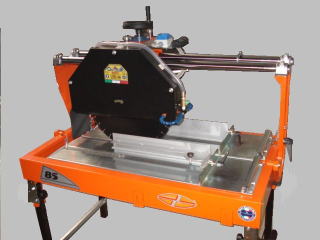

	レンガ湿式手動切断機　NC-85-550 　カットモーター引き切り式 ■本体寸法　1370x670x1450mm 115kg ■モーター　三相200V　4.0ｋｗ　1400/1700min-1(50Hz/60Hz) ■最大切断長 　 Φ525ｍｍ刃装着時で500ｍｍ ■最大切断厚　Φ550刃装着時で190ｍｍ ■45°トメ切断　走行レールごと上部４５°傾斜可能 ■使用ブレード径　Φ400～Φ550ｍｍ　軸径40ｍｍ ■刃冷却　テーブルタンク内の小型ポンプによる循環式 定価　オープン価格 　　 PDFカタログ ブレード選択参考資料 耐火煉瓦の加工難易度表 ヤフーショッピング販売中

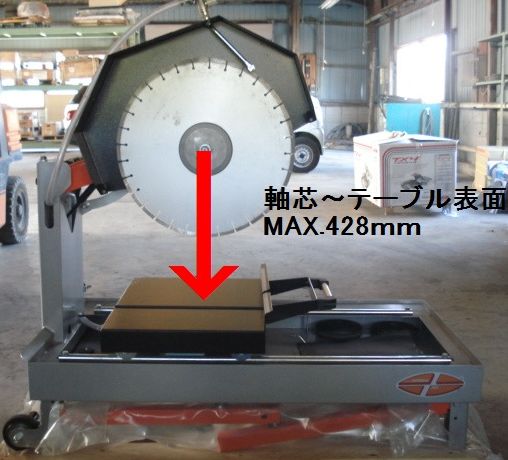

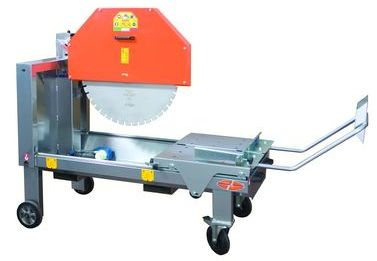

レンガ湿式手動切断機　NC-EX750-5.5kw スライドテーブル式 ■本体寸法　1600 （押しハンドル含まず） ｘ850ｘ1600ｍｍ　250ｋｇ ■モーター　三相200Ｖ　5.5ｋｗ　1400/1700min-1(50Hz/60Hz) ■ブレード径　Φ500～Φ750ｍｍ（20～30インチ）　穴径Φ40ｍｍ ■モーター軸上下幅　テーブル表面から最大550ｍｍ　最小242ｍｍ ※刃高調整はネジ固定のため切断中の上下は出来ません ■最大切断可能寸法　30インチ刃使用時　厚み280ｍｍ　長さ465ｍｍ ※刃径が小さくなると加工厚は減少し、加工長は増加します ■テーブル有効サイズ　815ｘ506ｍｍ　材質はマグネット固定可 ■刃冷却　テーブル下のタンク内の小型ポンプによる循環式 定価　オープン価格　 　（在庫あり） PDFカタログ ブレード選択参考資料 耐火煉瓦の加工難易度表 ヤフーショッピング販売中

		湿式卓上切断機　　ラボソーＭ２５０型 鉱石、岩石、ガラス、樹脂製品等の湿式切断に適しています ■サイズ：　480(Ｌ）ｘ530（Ｗ）ｘ300（Ｈ）ｍｍ　16ｋｇ ■モーター：　単相100Ｖ　１／３馬力　1725min-1 ■刃高（テーブル表面から）：　９０ｍｍ ■直線ガイド、スライド式バイス付き ■ダイヤモンドブレードΦ250ｍｍ２種付き（リムロック式、焼結リム各1枚） 定価：　オープン価格　　（デモ動画は下方にあります）（ 納期約２週間） PDFカタログ デモ動画
